科里奧利質量流量計的操作原理以及它具有的特性

來源：上海自動化儀表有限公司作者：發表時間：2018-10-08 09:31:18【小中大】

     熟悉科里奧利質量流量計的原理可以很容易地找到合適的儀器。


    上海自動化儀表股份有限公司客戶問：我們對科里奧利質量流量計有一些疑問，它們是：
    管材的結構？
    管徑是如何定義的？它應該是行大小還是其他什么？
    管的頻率？

    上海自動化儀表有限公司專家回答：根據您的問題，您似乎對科里奧利質量流量計知之甚少，因此在回答您的問題之前，我將首先簡要介紹一下該設備的工作原理以及它具有的特性。當然，您可以在本文找到完整的詳細信息。

    當流體通過兩端固定并從中間以固有頻率振蕩的振蕩管時，它將以對稱的方式振動，如圖所示?？评飱W利管的壁厚僅約1.5毫米，通常以每秒約80個周期振蕩，振幅為0.1英寸（2.5毫米）。

圖：操作原理
圖：操作原理

    將質量流通過保持在兩端的擺動管將振動從對稱（頂部）改變?yōu)镾曲線，因為進入移動管的流體首先被加速（在該圖中），然后被移動管加速。

    圖的下半部分顯示了當流體流過時管的形狀：管向上移動時進入的流體將垂直向上加速，并向管施加向下的力。在獲得向上的速度時，當流體接近出口時，它向管施加向上的力，該管向下移動。結果是管的輕微變形（扭曲）（圖中的實線底部）與流體的質量流量成比例。換句話說，科里奧利質量流量計測量由質量移向（或遠離）旋轉中心引起的加速度所產生的力。

    直管式科里奧利流量計設計很少使用（當分流設計可能堵塞時），因為它們具有精度相對較低且受外部振動干擾的缺點。更常見的管形式是U形和S形。

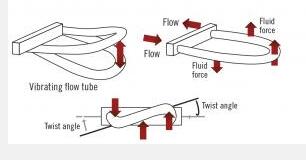

圖：U管示波
圖：U管示波

    在單U形管設計中，圖中的S曲線表示為以殼體為參考的扭轉角。

    由于單個U形管仍然可能受到外部振動的影響，因此使用兩個（或不太常見的）四個U形管。這些多管設計更準確，因為它們的參考不是外殼，而是另一個管。這趨于穩定并使它們與外部振動隔離。圖顯示了單U形管設計，其中扭轉角參考殼體。圖示出了雙管設計，其更準確，因為參考是另一個管。

    科里奧利流量計的使用多年來一直在增加，如今，它們占流量計市場的21％左右。標準尺寸范圍從0.1英寸到6英寸（3-150毫米），但也可提供更大的尺寸（來自某些供應商的8,10,12或甚至16英寸用于貿易交接應用），最大流量可達約500噸/小時。高壓設計可以處理高達5,000 psig（345 bar）的壓力。標準溫度范圍為-100°C至300°C，但低溫和高溫設計超出了這些限制。

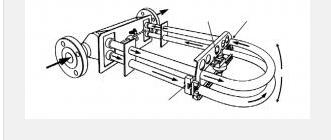

圖：通常是兩個U管
圖：通常是兩個U管

    在雙U管科里奧利儀表中，流量被分成兩半。這更精確，因為管可以更靈活，參考是另一個管。

    上海自動化儀表股份有限公司科里奧利質量流量計的優點是它可以測量質量而不是體積流量； 也可以測量密度，溫度或雙向流量； 提供良好的精度（高達實際流量的0.1％）和高可調范圍（通常> 10：1）；沒有活動部件，因此幾乎不需要維護；不受密度或湍流（雷諾數）變化的影響，因此不需要直管運行； 傳感器管采用耐腐蝕材料制成，包括不銹鋼，哈氏合金，鈦，鉭和鋯。

    科里奧利質量流量計的缺點包括高初始成本（但由于維護成本低，因此全部壽命成本可能具有競爭力）。管的壁厚很薄，因此必須向供應商提供關于固體污染物和腐蝕性成分的可靠和詳細的數據，因為管的腐蝕裕度為零。它們不是非常大的尺寸或低壓氣流。因為當流體進入兩個較小直徑的U形管時管道流動被分開，所以可能存在堵塞，高壓降，閃蒸或甚至空化。優選的安裝是垂直向上流動，以及由于拉伸，壓縮或剪切而沒有振動或管道力的位置。
